VPI שנאי(שנאי הספגה בלחץ ואקום) ושנאי שרף יצוקהם שני סוגים שונים של שנאים המשמשים במערכות חשמל. הם שונים במונחים של of בנייה, חומר בידוד ויישום.
1. בְּנִיָה:
-

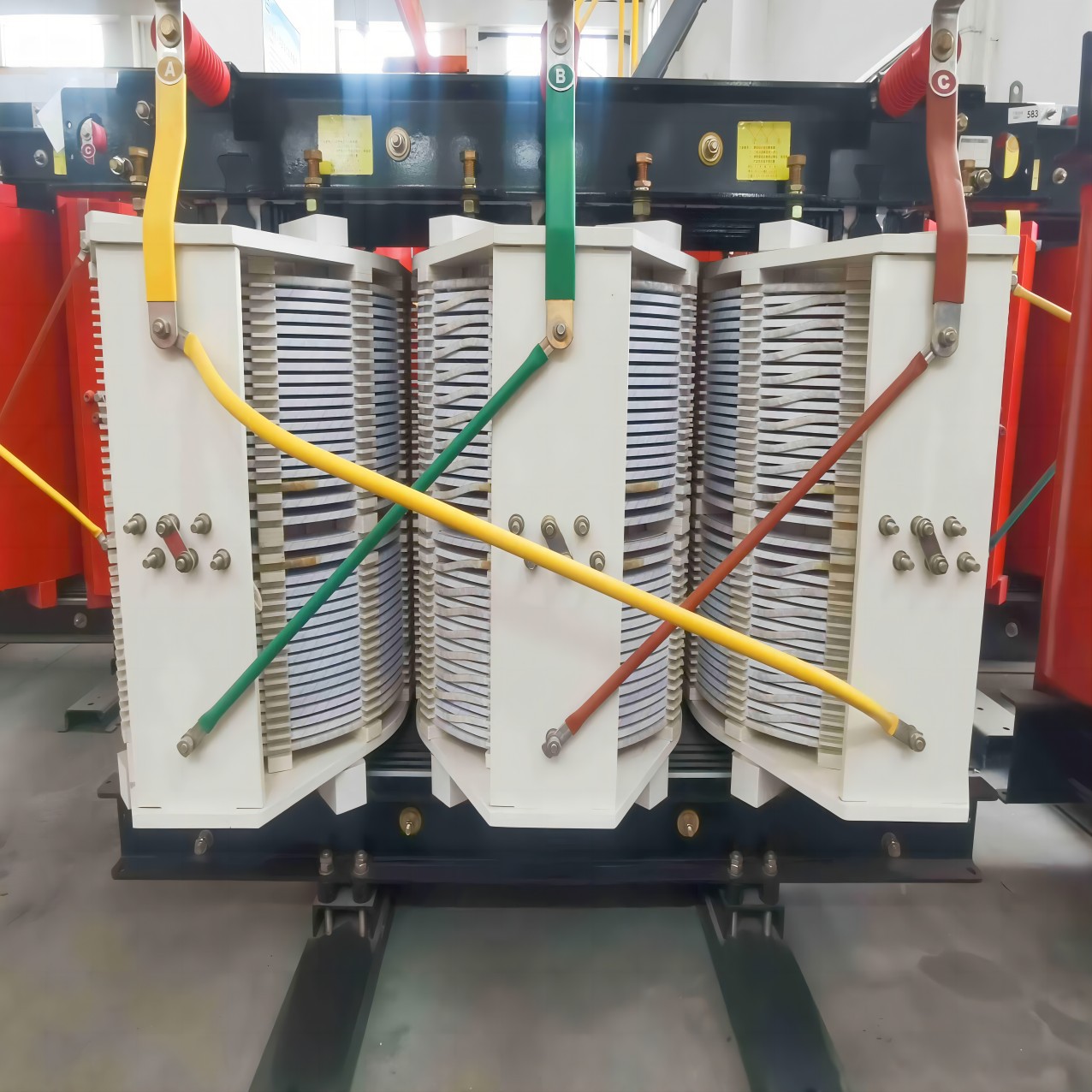

VPI שנאי: שנאי VPI הם בעלי מבנה מסורתי עם ליבה מגנטית עשויה למינציות וליפולים (נחושת או אלומיניום) מבודדים בשרף אפוקסי. הפיתולים טבולים בדרך כלל במיכל הספגה בלחץ ואקום לצורך הספגה בשרף אפוקסי, אשר משפר את הבידוד ומגן עליהם מפני לחות ומזהמים.
-

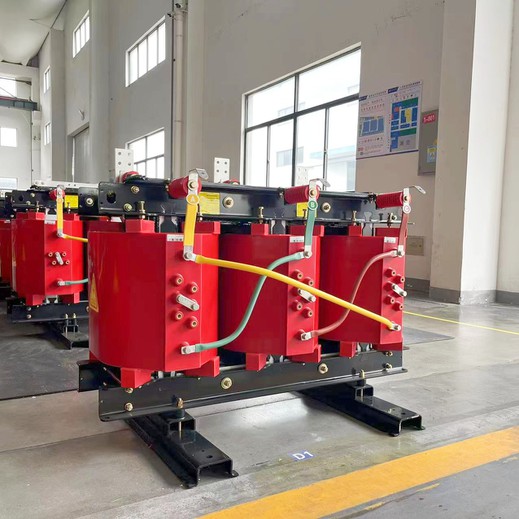

שנאי שרף יצוק: שנאי שרף יצוק, הידוע גם בשם שנאים מהסוג היבש, הם בעלי מבנה שונה. הם מורכבים משרף אפוקסי יצוק סביב הפיתולים והליבה, ויוצרים יחידה מוצקה וקומפקטית. הפיתולים מכוסים בגוש שרף יצוק, ומבטל את הצורך במדיום בידוד נוזלי.
2. חומר בידוד:
- VPI שנאי: שנאי VPI משתמשים בשרף אפוקסי כחומר הבידוד העיקרי. הפיתולים ספוגים בשרף אפוקסי תחת ואקום ולחץ, הממלא את הרווחים והחללים בתוך הפיתולים, ומשפר את תכונות הבידוד והחוזק המכני.
- שנאי שרף יצוק: שנאי שרף יצוק משתמשים בשרף אפוקסי כחומר הבידוד והן כתמיכה מבנית. הפיתולים עטופים בשרף אפוקסי מוצק, המספק תכונות בידוד מעולות, מוליכות תרמית גבוהה והגנה מכנית.
3. יישום:
-
VPI שנאי: שנאי VPI נמצאים בשימוש נפוץ בשנאים מלאי שמן, כאשר הפיתולים ספוגים בשרף אפוקסי כדי לשפר את הבידוד ולהגן עליהם מפני רטיבות ומזהמים. הם נמצאים בשימוש נרחב במערכות חלוקת חשמל בינוניות עד גדולות, יישומים תעשייתיים ותחנות משנה.
-
שנאי שרף יצוק: שנאי שרף יצוק משמשים בעיקר ביישומים פנימיים שבהם בטיחות אש היא דאגה, מכיוון שהם מכבים את עצמם ואינם משתמשים בבידוד נוזלי דליק. הם נמצאים בדרך כלל במבנים מסחריים, בתי חולים, מרכזי נתונים ובמקומות אחרים שבהם שיקולי בטיחות וסביבה חשובים.
